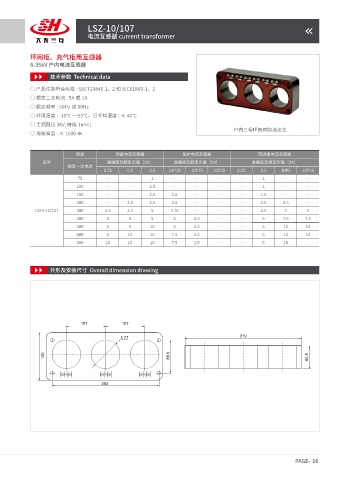

LSZ-10/107
电流互感器 current transformer

环网柜、充气柜用互感器
6-35kV 户内电流互感器

技术参数 Technical data
○ 产品性能符合标准 : GB/T20840.1、2 和 IEC61869-1、2
○ 额定二次电流 : 5A 或 1A
○ 额定频率 : 50Hz 或 60Hz
○ 环境温度 : -35℃ ~+55℃，日平均温度 : ≤ 40℃
○ 工频耐压 3kV, 持续 1min；
户内三相环氧树脂浇注式
○ 海拔高度 : ≤ 1000 米

用途 测量电流互感器 保护电流互感器 双绕组电流互感器
型号 准确级及额定负载（VA） 准确级及额定负载（VA） 准确级及额定负载（VA）
稳定一次电流
0.2S 0.2 0.5 10P10 10P15 10P20 0.2S 0.5 10P5 10P10
75 - - 1 - - - - 1 - -
100 - - 2.5 - - - - 1 - -
150 - - 2.5 2.5 - - - 1.5 - -
200 - 2.5 2.5 2.5 - - - 2.5 2.5 -
LSY3-10/107 300 2.5 2.5 5 3.75 - - - 2.5 5 5
400 5 5 5 5 2.5 - - 5 7.5 7.5
500 5 5 10 5 2.5 - - 5 10 10
600 5 10 10 7.5 2.5 - - 5 10 10
800 10 10 10 7.5 2.5 - - 5 15

外形及安装尺寸 Overall dimension drawing

107 107
φ77 319

130 88.5 64.5

292
