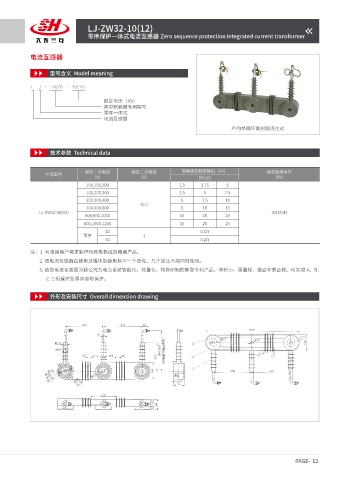

Page 23 - 大连三互互感器有限公司

LJ-ZW32-10(12)
零序保护一体式电流互感器 Zero sequence protection integrated current transformer

电流互感器

型号含义 Model meaning

L J - ZW20 - 10(12)

额定电压（KV）
真空断路器专用型号
零序一体式
电流互感器
户内单相环氧树脂浇注式

技术参数 Technical data

额定一次电流 额定二次电流 准确级及额定输出（VA） 额定绝缘水平
产品型号
（A） （A） 5P(10) (KV)
100,150,200 2.5 3.75 5
100,200,300 2.5 5 7.5
200,300,400 5 7.5 10
5(1)
200,400,600 5 10 15
LJ-ZW32-10(12) 10(12)42
600,800,1000 15 20 25
800,1000,1200 15 20 25
20 0.1Ω
零序 1
50 0.2Ω

注：1. 可根据用户需求制作特殊规格或高精度产品。
2. 该电流互感器在使用过程中能使用其中一个变化，几个变比不能同时使用。
3. 该型电流互感器为我公司为电力系统智能化，轻量化，特殊研制的新型专利产品，体积小、重量轻，组合非常合理。可实现 A、B、
C 三相保护及零序接地保护。

外形及安装尺寸 Overall dimension drawing

PAGE- 12
