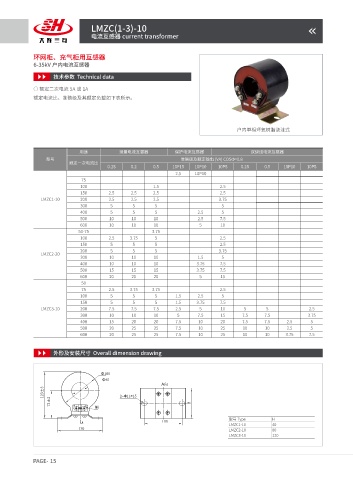

LMZC(1-3)-10
电流互感器 current transformer

环网柜、充气柜用互感器
6-35kV 户内电流互感器

技术参数 Technical data
○ 额定二次电流 5A 或 1A
额定电流比、准确级及其额定负载如下表所示。

户内单相环氧树脂浇注式

用途 测量电流互感器 保护电流互感器 双绕组电流互感器
型号 准确级及额定输出 (VA) COSΦ=0.8
额定一次电流比
0.2S 0.2 0.5 10P15 10P10 10P5 0.2S 0.5 10P10 10P5
2.5 10P10
75
100 1.5 2.5
150 2.5 2.5 2.5 2.5
LMZC1-10 200 2.5 2.5 2.5 3.75
300 5 5 5 5
400 5 5 5 2.5 5
500 10 10 10 2.5 7.5
600 10 10 10 5 10
50-75 3.75
100 2.5 3.75 5 2.5
150 5 5 5 2.5
200 5 5 5 3.75
LMZC2-20
300 10 10 10 1.5 5
400 10 10 10 3.75 7.5
500 15 15 15 3.75 7.5
600 20 20 20 5 15
50
75 2.5 3.75 3.75 2.5
100 5 5 5 1.5 2.5 5
150 5 5 5 1.5 3.75 7.5
LMZC3-10 200 7.5 7.5 7.5 2.5 5 10 5 5 2.5
300 10 10 10 5 7.5 15 7.5 7.5 3.75
400 15 20 20 7.5 10 20 7.5 7.5 2.5 5
500 20 25 25 7.5 10 25 10 10 2.5 5
600 20 25 25 7.5 10 25 10 10 3.75 7.5

外形及安装尺寸 Overall dimension drawing

Φ100
Φ45
A向
123±3 2-Φ11*15
73±2 H
S1
S2
M6
A 100 型号 Type H
LMZC1-10 40
120 LMZC2-10 80
LMZC3-10 120
