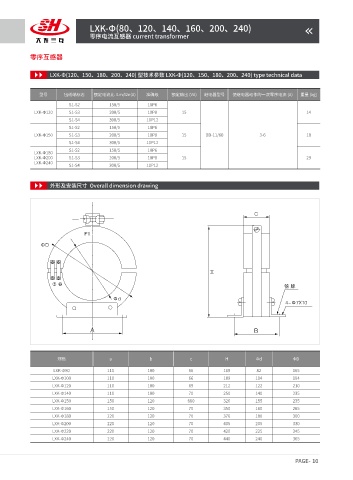

Page 21 - 大连三互互感器有限公司

LXK-Φ(80、120、140、160、200、240)
零序电流互感器 current transformer

零序互感器

LXK-Φ(120、150、180、200、240) 型技术参数 LXK-Φ(120、150、180、200、240) type technical data

型号 出线端标志 额定电流比 I1m/I2n(A) 准确级 额定输出 (VA) 继电器型号 使继电器动作的一次零序电流 (A) 重量 (kg)
S1-S2 150/5 10P6
LXK-Φ120 S1-S3 200/5 10P8 15 14
S1-S4 300/5 10P12
S1-S2 150/5 10P6
LXK-Φ150 S1-S3 200/5 10P8 15 DD-11/60 3-6 18
S1-S4 300/5 10P12
S1-S2 150/5 10P6
LXK-Φ180
LXK-Φ200 S1-S3 200/5 10P8 15 29
LXK-Φ240
S1-S4 300/5 10P12

外形及安装尺寸 Overall dimension drawing

规格 a b c H Φd ΦD

LXK-Φ80 110 100 66 169 82 165
LXK-Φ100 110 100 66 189 104 184
LXK-Φ120 110 100 69 212 122 210
LXK-Φ140 110 100 70 250 140 235
LXK-Φ150 150 120 660 326 155 235
LXK-Φ160 150 120 70 350 160 265
LXK-Φ180 220 120 70 376 180 300
LXK-Φ200 220 120 70 405 205 330
LXK-Φ220 220 120 70 420 225 345
LXK-Φ240 220 120 70 440 240 365

PAGE- 10
