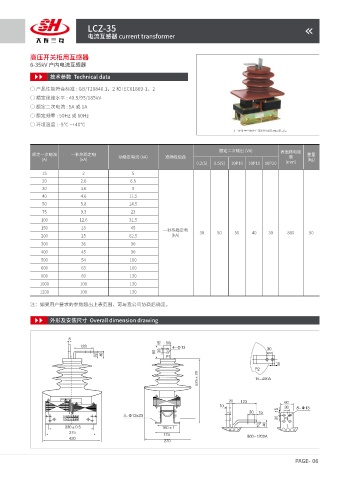

LCZ-35
电流互感器 current transformer

高压开关柜用互感器
6-35kV 户内电流互感器

技术参数 Technical data
○ 产品性能符合标准 : GB/T20840.1、2 和 IEC61869-1、2
○ 额定绝缘水平 : 40.5/95/185kV
○ 额定二次电流 : 5A 或 1A
○ 额定频率 : 50Hz 或 60Hz
○ 环境温度 : -5℃ ~+40℃
户内单相环氧树脂浇注式

额定二次输出 (VA) 表面爬电距
额定一次电流 一秒热稳定电 重量
动稳定电流 (kA) 准确级组合 离
(A) (kA) (kg)
0.2(S) 0.5(S) 10P10 10P10 10P20 (mm)
15 2 5
20 2.6 6.5
30 3.6 9
40 4.6 11.5
50 5.8 14.5
75 9.3 23
100 12.6 31.5
150 18 45
一秒热稳定电
30 50 50 40 30 880 50
200 25 62.5 (kA)
300 36 90
400 45 90
500 54 100
600 63 100
800 80 130
1000 100 130
1200 100 130

注：如果用户要求的参数超出上表范围，可与我公司协商后确定。

外形及安装尺寸 Overall dimension drawing
