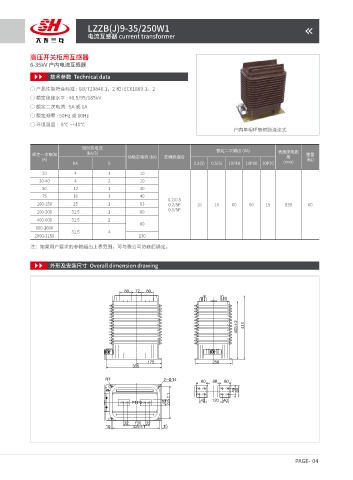

LZZB(J)9-35/250W1
电流互感器 current transformer

高压开关柜用互感器
6-35kV 户内电流互感器

技术参数 Technical data
○ 产品性能符合标准 : GB/T20840.1、2 和 IEC61869-1、2
○ 额定绝缘水平 : 40.5/95/185kV
○ 额定二次电流 : 5A 或 1A
○ 额定频率 : 50Hz 或 60Hz
○ 环境温度 : -5℃ ~+40℃
户内单相环氧树脂浇注式

短时热电流
额定二次输出 (VA) 表面爬电距
额定一次电流 (kA/S) 重量
动稳定电流 (kA) 准确级组合 离
(A) (kg)
kA S 0.2(S) 0.5(S) 10P10 10P10 10P20 (mm)
20 4 1 10
30-40 4 2 10
50 12 1 30
75 16 1 40
0.2/0.5
100-150 25 1 63 0.2/5P 10 15 60 50 15 820 60
0.5/5P
200-300 31.5 1 80
400-600 31.5 2
80
800-1600
31.5 4
2000-3150 130
注：如果用户要求的参数超出上表范围，可与我公司协商后确定。

外形及安装尺寸 Overall dimension drawing

PAGE- 04
