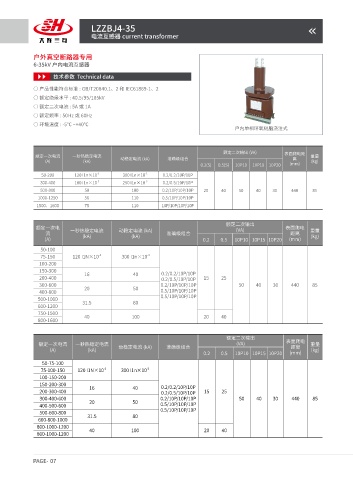

LZZBJ4-35
电流互感器 current transformer

户外真空断路器专用
6-35kV 户内电流互感器

技术参数 Technical data
○ 产品性能符合标准 : GB/T20840.1、2 和 IEC61869-1、2
○ 额定绝缘水平 : 40.5/95/185kV
○ 额定二次电流 : 5A 或 1A
○ 额定频率 : 50Hz 或 60Hz
○ 环境温度 : -5℃ ~+40℃
户内单相环氧树脂浇注式

额定二次输出 (VA) 表面爬电距
额定一次电流 一秒热稳定电流 重量
动稳定电流 (kA) 准确级组合 离
(A) (kA) (kg)
0.2(S) 0.5(S) 10P10 10P10 10P20 (mm)
-3 -3
50-200 120 I1n×10 300 I1n×10 0.2/0.2/10P/10P
-3 -3
300-400 100 I1n×10 250 I1n×10 0.2/0.5/10P/10P
500-800 50 100 0.2/10P/10P/10P 20 40 50 40 30 440 85
1000-1250 56 110 0.5/10P/10P/10P
1500、1600 75 110 10P/10P/10P/10P

额定二次输出
额定一次电 表面爬电
一秒热稳定电流 动稳定电流 (kA) (VA) 重量
流 准确级组合 距离
(kA) (kA) (kg)
(A) 0.2 0.5 10P10 10P15 10P20 (mm)
50-100
-3 -3
75-150 120 I1N×10 300 I1n×10
100-200
150-300
16 40 0.2/0.2/10P/10P
200-400 0.2/0.5/10P/10P 15 25
300-600 0.2/10P/10P/10P 50 40 30 440 85
20 50
400-800 0.5/10P/10P/10P
0.5/10P/10P/10P
500-1000
31.5 80
600-1200
750-1500
40 100 20 40
800-1600
额定二次输出
表面爬电
额定一次电流 一秒热稳定电流 (VA) 重量
动稳定电流 (kA) 准确级组合 距离
(A) (kA) (kg)
0.2 0.5 10P10 10P15 10P20 (mm)
50-75-100
-3 -3
75-100-150 120 I1N×10 300 I1n×10
100-150-200
150-200-300
16 40 0.2/0.2/10P/10P
200-300-400 0.2/0.5/10P/10P 15 25
300-400-600 0.2/10P/10P/10P 50 40 30 440 85
20 50
400-500-600 0.5/10P/10P/10P
0.5/10P/10P/10P
500-600-800
31.5 80
600-800-1000
800-1000-1200
40 100 20 40
800-1000-1200
