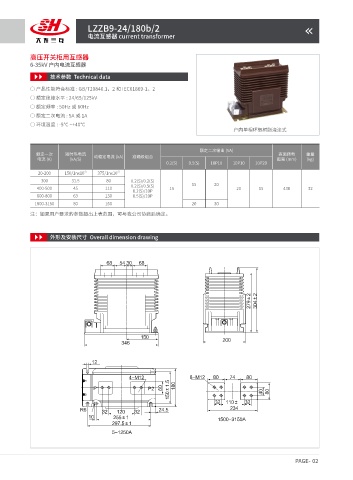

LZZB9-24/180b/2
电流互感器 current transformer

高压开关柜用互感器
6-35kV 户内电流互感器

技术参数 Technical data
○ 产品性能符合标准 : GB/T20840.1、2 和 IEC61869-1、2
○ 额定绝缘水平 : 24/65/125kV
○ 额定频率 : 50Hz 或 60Hz
○ 额定二次电流 : 5A 或 1A
○ 环境温度 : -5℃ ~+40℃
户内单相环氧树脂浇注式

额定二次输出 (VA)
额定一次 短时热电流 表面爬电 重量
动稳定电流 (kA) 准确级组合
电流 (A) (kA/S) 距离 (mm) (kg)
0.2(S) 0.5(S) 10P10 10P10 10P20
-3 -3
20-200 150/1nx10 375/1nx10
300 31.5 80 0.2(S)/0.2(S)
0.2(S)/0.5(S) 15 20
400-500 45 110 15 20 15 430 32
0.2(S)/10P
600-800 63 130 0.5(S)/10P
1000-3150 80 160 20 30
注：如果用户要求的参数超出上表范围，可与我公司协商后确定。

外形及安装尺寸 Overall dimension drawing
