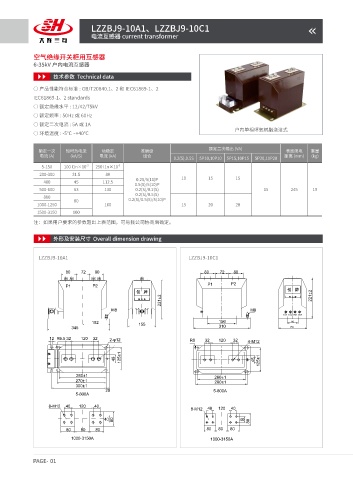

LZZBJ9-10A1、LZZBJ9-10C1
电流互感器 current transformer

空气绝缘开关柜用互感器
6-35kV 户内电流互感器

技术参数 Technical data
○ 产品性能符合标准 : GB/T20840.1、2 和 IEC61869-1、2
IEC61869-1、2 standards
○ 额定绝缘水平 : 12/42/75kV
○ 额定频率 : 50Hz 或 60Hz
○ 额定二次电流 : 5A 或 1A
户内单相环氧树脂浇注式
○ 环境温度 : -5℃ ~+40℃

额定二次输出 (VA)
额定一次 短时热电流 动稳定 准确级 表面爬电 重量
电流 (A) (kA/S) 电流 (kA) 组合 距离 (mm) (kg)
0.2(S),0.5S 5P10,10P10 5P15,10P15 5P20,10P20
-3 -3
5-150 100 I1n×10 250 I1n×10
200-300 31.5 80
0.2S/5(10)P 10 15 15
400 45 112.5
0.5(S)/5(10)P
500-600 63 130 0.2(S)/0.2(S) 15 245 19
0.2(S)/0.5(S)
800
80 0.2(S)/0.5(S)/5(10)P
1000-1250 160 15 20 20
1500-3150 100
注：如果用户要求的参数超出上表范围，可与我公司协商后确定。

外形及安装尺寸 Overall dimension drawing

LZZBJ9-10A1 LZZBJ9-10C1
