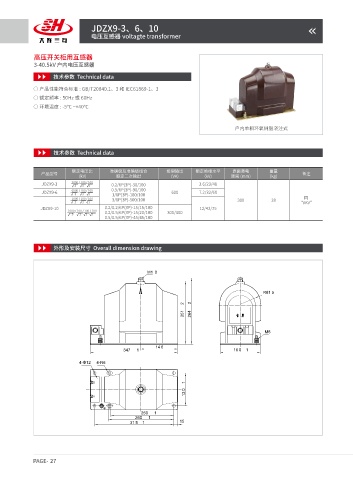

JDZX9-3、6、10
电压互感器 voltagte transformer

高压开关柜用互感器
3-40.5kV 户内电压互感器

技术参数 Technical data
○ 产品性能符合标准 : GB/T20840.1、3 和 IEC61869-1、3
○ 额定频率 : 50Hz 或 60Hz
○ 环境温度 : -5℃ ~+40℃

户内单相环氧树脂浇注式

技术参数 Technical data

额定电压比 准确级及准确级组合 极限输出 额定绝缘水平 表面爬电 重量
产品型号 备注
(kV) 额定二次输出 (VA) (kV) 距离 (mm) (kg)
3000 / 100 / 100
JDZX9-3 0.2/6P(3P)-30/100 3.6/23/40
3 3 3
6000 / 100 / 100 0.5/6P(3P)-90/100
JDZX9-6 600 7.2/32/60
3 3 3 1/6P(3P)-180/100
1000 / 100 / 100 3/6P(3P)-500/100 300 28 同
3 3 3 “VKV”
JDZX9-10 0.2/0.2/6P(3P)-15/15/100 12/42/75
1000 / 100 / 100 / 100 0.2/0.5/6P(3P)-15/20/100 300/300
3 3 3 3
0.5/0.5/6P(3P)-45/45/100
外形及安装尺寸 Overall dimension drawing

M1 0

R81 . 5

2 2
251 264

M8

14 6
347 1 16 0 1

4-R6

1
13 0

250 1
260 1
31 5 1 15
