P. 43
JDZ-3、6、10G JDZJ-3、6、10G
电压互感器 voltagte transformer
高压开关柜用互感器
3-40.5kV 户内电压互感器
户内单相环氧树脂浇注式

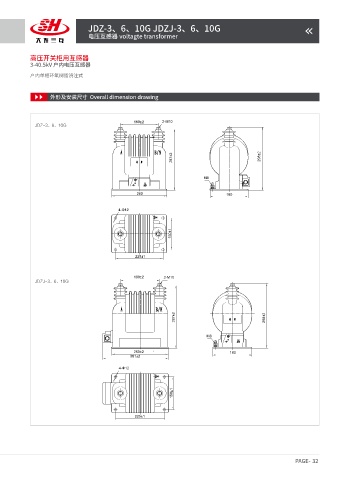

外形及安装尺寸 Overall dimension drawing
180±2 2-M10
2-M10
180±2
JDZ-3、6、10G
287±2 287±2 298±2 298±2
M8
M8
260 180
260
180
4-Φ12
4-Φ12
150±1 150±1
225±1
225±1
180±2 2-M10
180±2
2-M10
JDZJ-3、6、10G
287±2 287±2 298±2 298±2
M8
M8
260±2 180
260±2
180
301±2
301±2
4-Φ12
4-Φ12
150±1 150±1
225±1
225±1
