JC 系列母线干线系统产品手册
JC series bus trunk system product manual

JCKC 空气绝缘母线槽

JCKC air insulated busway

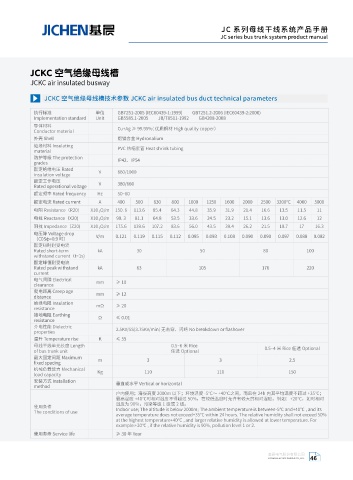

JCKC 空气绝缘母线槽技术参数 JCKC air insulated bus duct technical parameters

执行标准 单位 GB7251-2005 (IEC60439-1:1999) GB7251.2-2006 (IEC60439-2:2000)
Implementation standard Unit GB5585.1-2005 JB/T8511-1992 GB4208-2008
导体材料
Cu+Ag ≥ 99.95%( 优质铜材 High quality copper）
Conductor material
外壳 Shell 铝镁合金 Hydronalium
绝缘材料 Insulating
PVC 热缩套管 Heat shrink tubing
material
防护等级 The protection
IP42、IP54
grades
额定绝缘电压 Rated
V 660/1000
insulation voltage
额定工作电压
V 380/660
Rated operational voltage
额定频率 Rated frequency Hz 50~60
额定电流 Rated current A 400 500 630 800 1000 1250 1600 2000 2500 3200℃ 4000 5000
电阻 Resistance（R20) X10 -6 Ω/m 150. 6 113.6 85.4 64.3 44.8 35.9 31.9 21.4 16.6 13.5 11.5 11
电抗 Reactance（X20) X10 -6 Ω/m 90. 3 81.1 64.8 53.5 33.6 24.5 23.2 15.1 13.6 13.0 12.6 12
阻抗 Impedance（Z20) X10 -6 Ω/m 175.6 139.6 107.2 83.6 56.0 43.5 39.4 26.2 21.5 18.7 17 16.3
电压降 Voltage drop
V/m 0.121 0.119 0.115 0.112 0.095 0.093 0.108 0.090 0.090 0.097 0.088 0.082
（C0Sφ=0.9 时）
额定短时耐受电流
Rated short-term kA 30 50 80 100
withstand current（t=1s)
额定峰值耐受电流
Rated peak withstand kA 63 105 176 220
current
电气间隙 Electrical
mm ≥ 10
clearance
爬电距离 Creep age
mm ≥ 12
distance
绝缘电阻 Insulation
mΩ ≥ 20
resistance
接地电阻 Earthing
Ω ≤ 0.01
resistance
介电性能 Dielectric
2.5KV/5S(3.75KV/min) 无击穿、闪络 No breakdown or flashover
properties
温升 Temperature rise K ≤ 55
母线干线单元长度 Length 0.5~6 米 Rice
0.5~4 米 Rice 任选 Optional
of bus trunk unit 任选 Optional
最大固定间距 Maximum
m 3 3 2.5
fixed spacing
机械负载能力 Mechanical
Kg 110 110 150
load capacity
安装方式 Installation
垂直或水平 Vertical or horizontal
method
户内使用；海拔高度 2000m 以下；环境温度 -5℃〜 +40℃之间，而且在 24h 内其平均温度不超过 +35℃；
最高温度 +40℃时相对湿度不得超过 50%，在较低温度时允许有较大的相对湿度。例如：+20℃，如时相对
湿度为 90%，污染等级 1 级或 2 级。
使用条件
Indoor use; The altitude is below 2000m; The ambient temperature is between-5℃ and+40℃ , and its
The conditions of use
average temperature does not exceed+35℃ within 24 hours. The relative humidity shall not exceed 50%
at the highest temperature+40℃ , and larger relative humidity is allowed at lower temperature. For
example:+20℃ , if the relative humidity is 90%, pollution level 1 or 2.
使用寿命 Service life ≥ 30 年 Year
