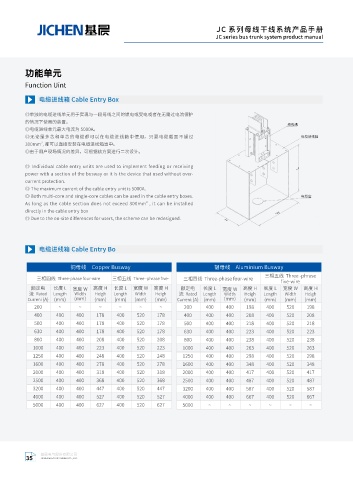

Page 36 - 基晨电气股份有限公司

JC 系列母线干线系统产品手册
JC series bus trunk system product manual

功能单元

Function Uint

电缆进线箱 Cable Entry Box

◎单独的电缆进线单元用于实现与一段母线之间的馈电或受电或者在无需过电流保护
的情况下使用的装置。
◎电缆进线单元最大电流为 5000A。
◎无论是多芯和单芯的电缆都可以在电缆进线箱中使用，只要电缆截面不超过
2
300mm , 都可以直接安装在电缆进线箱当中。
◎由于用户现场情况的差异，可根据该方案进行二次设计。

◎ Individual cable entry units are used to implement feeding or receiving
power with a section of the busway or it is the device that used without over-
current protection.
◎ The maximum current of the cable entry unit is 5000A.
◎ Both multi-core and single-core cables can be used in the cable entry boxes.
2
As long as the cable section does not exceed 300mm , it can be installed
directly in the cable entry box
◎ Due to the on-site differences for users, the scheme can be redesigned.

电缆进线箱 Cable Entry Bo

铜母线 Copper Busway 铝母线 Aluminium Busway
三相五线 Three -phrase
三相四线 Three-phase four-wire 三相五线 Three -phrase five- 三相四线 Three-phase four-wire
five-wire
额定电 长度 L 宽度 W 高度 H 长度 L 宽度 W 高度 H 额定电 长度 L 宽度 W 高度 H 长度 L 宽度 W 高度 H
流 Rated Length Width Heigh Length Width Heigh 流 Rated Length Width Heigh Length Width Heigh
Curreni (A) (mm) (mm) (mm) (mm) (mm) (mm) Current (A) (mm) (mm) (mm) (mm) (mm) (mm)
200 ~ ~ ~ ~ ~ ~ 200 400 400 198 400 520 198
400 400 400 178 400 520 178 400 400 400 208 400 520 208
500 400 400 178 400 520 178 500 400 400 218 400 520 218
630 400 400 178 400 520 178 630 400 400 223 400 520 223
800 400 400 208 400 520 208 800 400 400 238 400 520 238
1000 400 400 223 400 520 223 1000 400 400 263 400 520 263
1250 400 400 248 400 520 248 1250 400 400 298 400 520 298
1600 400 400 278 400 520 278 1600 400 400 348 400 520 348
2000 400 400 318 400 520 318 2000 400 400 417 400 520 417
2500 400 400 368 400 520 368 2500 400 400 487 400 520 487
3200 400 400 447 400 520 447 3200 400 400 587 400 520 587
4000 400 400 527 400 520 527 4000 400 400 667 400 520 667
5000 400 400 627 400 520 627 5000 ~ ~ ~ ~ ~ ~
