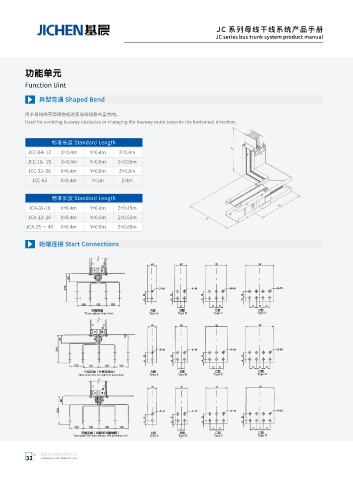

JC 系列母线干线系统产品手册
                                                                          JC series bus trunk system product manual




          功能单元


          Function Uint

              异型弯通 Shaped Bend

          用于母线绕开障碍物或改变母线线路布置方向。
          Used for avoiding busway obstacles or changing the busway route towards the horizontal direction.



                   标准长度 Standard Length
          JCC-04- 12    X=0.4m  Y=0.4m   Z=0.4m
          JCC-16-  25   X=0.4m  Y=0.6m   Z=0.55m
          JCC-32- 50    X=0.4m  Y=0.8m   Z=0.8m
            JCC-63     X=0.4m   Y=1m      Z=lm

                   标准长度 Standard Length

           JCA-02-10     X=0.4m  Y=0.4m  Z=0.45m
          JCA-12~20      X=0.4m  Y=0.6m  Z=0.55m
          JCA-25 〜 40     X=0.4m  Y=0.8m  Z=0.85m

              始端连接 Start Connections











































          33   基晨电气股份有限公司
               JICHEN ELECTRIC SHARES CO., LTD.
