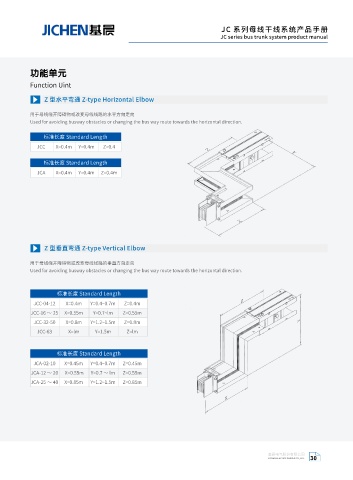

JC 系列母线干线系统产品手册
JC series bus trunk system product manual

功能单元

Function Uint

Z 型水平弯通 Z-type Horizontal Elbow

用于母线绕开障碍物或改变母线线路的水平方向走向
Used for avoiding busway obstacles or changing the bus way route towards the horizontal direction.

标准长度 Standard Length

JCC X=0.4m Y=0.4m Z=0.4

标准长度 Standard Length
JCA X=0.4m Y=0.4m Z=0.4m

Z 型垂直弯通 Z-type Vertical Elbow

用于母线绕开障碍物或改变母线线路的垂直方向走向
Used for avoiding busway obstacles or changing the bus way route towards the horizontal direction.

标准长度 Standard Length
JCC-04-12 X=0.4m Y=0.4~0.7m Z=0.4m
JCC-16 〜 25 X=0.55m Y=0.7~lm Z=0.55m
JCC-32-50 X=0.8m Y=1.2~1.5m Z=0.8m
JCC-63 X=lm Y=1.5m Z=lm

标准长度 Standard Length
JCA-02-10 X=0.45m Y=0.4~0.7m Z=0.45m
JCA-12 〜 20 X=0.55m Y=0.7 〜 lm Z=0.55m
JCA-25 〜 40 X=0.85m Y=1.2~1.5m Z=0.85m

基晨电气股份有限公司
JICHEN ELECTRIC SHARES CO., LTD. 30
