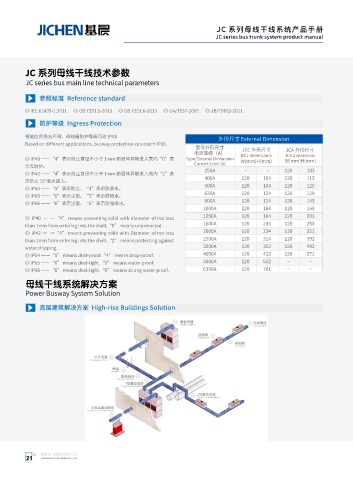

JC 系列母线干线系统产品手册
JC series bus trunk system product manual

JC 系列母线干线技术参数

JC series bus main line technical parameters

参照标准 Reference standard

◎ IEC 61439-1:2011 ◎ GB 7251.1-2013 ◎ GB 7251.6-2015 ◎ GA/T537-2005 ◎ JB/T9662-2011

防护等级 Ingress Protection
根据应用场合不同，母线槽防护等级可达 IP66
外形尺寸 External Dimension
Based on different applications, busway protection can reach IP66.
型号外形尺寸
JCC 外形尺寸 JCA 外形尺寸
电流等级（A）
BCJ dimensions JCA dimensions
◎ IP40 一一“4”表示防止直径不小于 1mm 的固体异物进入壳内“0”表 Type/External Dimension
W(mm)H(mm) W(mm)H(mm)
Current Level (A)
示无防护。
250A ~ ~ 120 103
◎ IP42 一一“4”表示防止直径不小于 1mm 的固体异物进入壳内“2”表
400A 120 104 120 113
示防止 15°滴水进入。
500A 120 104 120 120
◎ IP54 一一“5”表示防尘，“4”表示防滴水。
630A 120 124 120 128
◎ IP65 一一“6”表示尘密，“5”表示防喷水。
800A 120 124 120 143
◎ IP66 一一“6”表示尘密，“6”表示防强喷水。
1000A 120 164 120 168
1250A 120 164 120 203
◎ IP40 一 一“4” means preventing solid with diameter of not less
1600A 120 234 120 253
than 1mm from entering into the shell;“0” means unprotected.
2000A 120 234 120 322
◎ IP42 一 一“4” means preventing solid with Diameter of not less
2500A 120 314 120 392
than 1mm from entering into the shell;“2” means protecting against
3200A 120 352 120 492
water dripping.
4000A 120 432 120 572
◎ IP54 一一“5” means dust-proof.“4” means drop-proof.
◎ IP65 一一“6” means dust-tight.“5” means water-proof. 5000A 120 532 ~ ~
◎ IP66 一一“6” means dust-tight.“6” means strong water-proof. 6300A 120 701 ~ ~
母线干线系统解决方案
Power Busway System Solution
高层建筑解决方案 High-rise Buildings Solution
