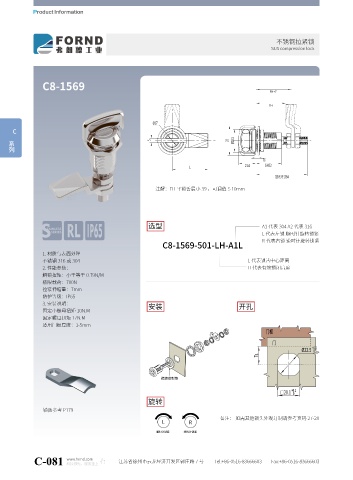

不锈钢拉紧锁
SUS compression lock

C8-1569
FH+7

FH

Ø17
C 系列
Ø28.5
5 37

Ts
21.6 GH32
L

注解：FH 平锁舌最小 39 ，可调值 S 10mm

选型 A1 代表 304 A2 代表 316
L 代表左锁 顺时针旋转锁紧
R 代表右锁 逆时针旋转锁紧 FORND INDUSTRY
C8-1569-501-LH-A1L
1. 材质与表面处理
不锈钢 316 或 304 L 代表锁舌中心距离
2. 性能参数： H 代表有效锁闭高度
解锁扭矩：小于等于 0.79N/M
极限载荷：700N
拉紧伸缩量：7mm
防护等级：IP65
3. 安装说明：
安装 开孔
固定小螺母扭矩 10N.M
固定螺母扭矩 17N.M
适用门板厚度：1-5mm

旋转
锁舌参考 P179
备注： 如需其他锁头外观订制请参考页码 27-28
L R
顺时针锁紧 逆时针锁紧
