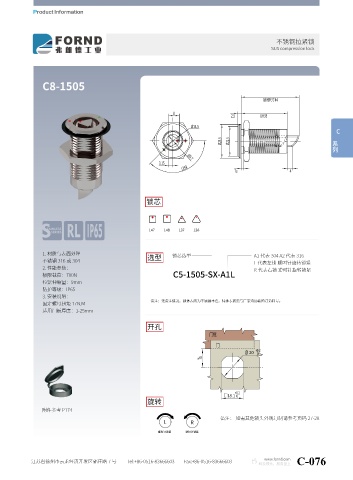

Page 93 - 徐州弗朗德工业技术有限公司

不锈钢拉紧锁
SUS compression lock

C8-1505

8
2.5 GH35
Ø14.5
C 系列
Ø25.5 Ø22.5

3.15 Ø9.7
135ã
Ts 4

锁芯

147 148 137 138

1. 材质与表面处理 锁芯选型 A1 代表 304 A2 代表 316
选型
不锈钢 316 或 304
L 代表左锁 顺时针旋转锁紧
2. 性能参数：
R 代表右锁 逆时针旋转锁紧
极限载荷：700N C5-1505-SX-A1L
拉紧伸缩量：9mm
防护等级：IP65
3. 安装说明：
备注：无备注情况，锁体表面为不锈钢本色，特殊表面需与厂家沟通新的订货料号。
固定螺母扭矩 17N.M
适用门板厚度：1-25mm

开孔

20

18.1
旋转
附件参考 P174
备注： 如需其他锁头外观订制请参考页码 27-28
L R
顺时针锁紧 逆时针锁紧

www.fornd.com C-076
江苏省徐州市云龙经济开发区郭庄路 7 号 Tel:+86-0516-83666603 Fax:+86-0516-83666603
科技领先、服务至上
