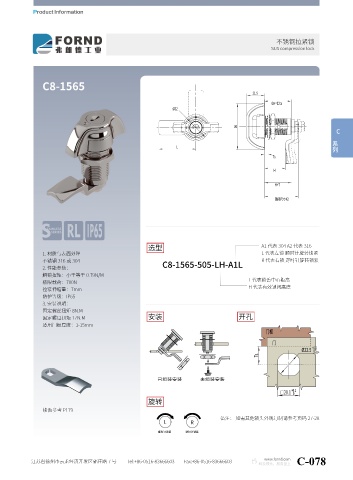

Page 95 - 徐州弗朗德工业技术有限公司

不锈钢拉紧锁
SUS compression lock

C8-1565
21.5

GH=32.5
Ø32

6
5
C 系列

L
Ts H

H+7

选型 A1 代表 304 A2 代表 316
1. 材质与表面处理 L 代表左锁 顺时针旋转锁紧
不锈钢 316 或 304 R 代表右锁 逆时针旋转锁紧
C8-1565-505-LH-A1L
2. 性能参数：
解锁扭矩：小于等于 0.79N/M
L 代表锁舌中心距离
极限载荷：700N
H 代表有效锁闭高度
拉紧伸缩量：7mm
防护等级：IP65
3. 安装说明：
固定螺丝扭矩 8N.M
固定螺母扭矩 17N.M 安装 开孔
适用门板厚度：1-15mm

旋转
锁舌参考 P179
备注： 如需其他锁头外观订制请参考页码 27-28
L R
顺时针锁紧 逆时针锁紧

www.fornd.com C-078
江苏省徐州市云龙经济开发区郭庄路 7 号 Tel:+86-0516-83666603 Fax:+86-0516-83666603
