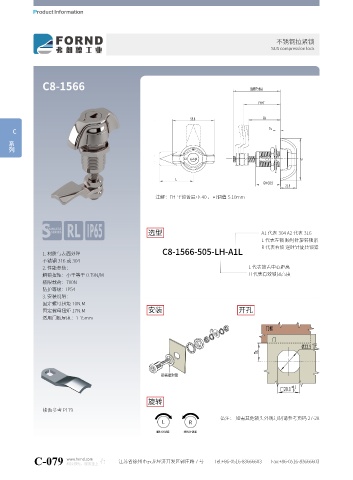

不锈钢拉紧锁
SUS compression lock

C8-1566

FH+7

55.8 FH
Ts
C 系列

L 5 6
GH=32.5
21.5
注解：FH 平锁舌最小 40 ，可调值 S 10mm

选型 A1 代表 304 A2 代表 316
L 代表左锁 顺时针旋转锁紧
R 代表右锁 逆时针旋转锁紧
C8-1566-505-LH-A1L
1. 材质与表面处理
不锈钢 316 或 304
2. 性能参数： L 代表锁舌中心距离
解锁扭矩：小于等于 0.79N/M H 代表有效锁闭高度
极限载荷：700N
防护等级：IP54
3. 安装说明：
固定螺母扭矩 10N.M
固定螺母扭矩 17N.M 安装 开孔
适用门板厚度：1-15mm

旋转
锁舌参考 P179
备注： 如需其他锁头外观订制请参考页码 27-28
L R
顺时针锁紧 逆时针锁紧
