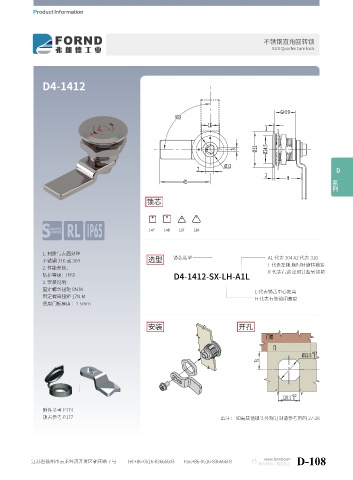

不锈钢直角回转锁
SUS Quarter turn lock

D4-1412

GH19
90ã
16
1

Ø32 Ø24.5
3

Ø13
7 D
2 系列
H
45

锁芯

147 148 137 138

1. 材质与表面处理
不锈钢 316 或 304 选型 锁芯选型 A1 代表 304 A2 代表 316
L 代表左锁 顺时针旋转锁紧
2. 性能参数：
R 代表右锁 逆时针旋转锁紧
防护等级：IP65
D4-1412-SX-LH-A1L
3. 安装说明：
固定螺丝扭矩 8N.M
L 代表锁舌中心距离
固定螺母扭矩 17N.M
H 代表有效锁闭高度
适用门板厚度：1-5mm
安装 开孔

附件参考 P174
锁舌参考 P177 备注： 如需其他锁头外观订制请参考页码 27-28
