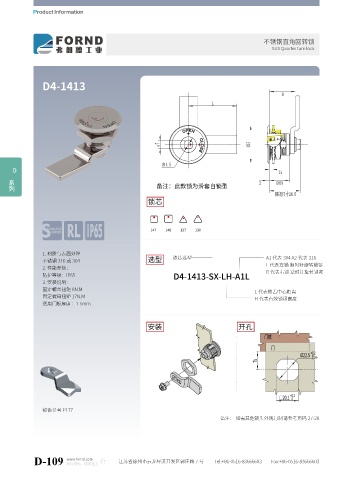

不锈钢直角回转锁
SUS Quarter turn lock

D4-1413
H
L

B7

D 系列 Ts
2 GH19
备注：此款锁为滑套自锁型
锁闭尺寸28.5
锁芯

147 148 137 138

1. 材质与表面处理
不锈钢 316 或 304 选型 锁芯选型 A1 代表 304 A2 代表 316
L 代表左锁 顺时针旋转锁紧
2. 性能参数：
R 代表右锁 逆时针旋转锁紧
防护等级：IP65
D4-1413-SX-LH-A1L
3. 安装说明：
固定螺丝扭矩 8N.M
L 代表锁舌中心距离
固定螺母扭矩 17N.M
H 代表有效锁闭高度
适用门板厚度：1-5mm
安装 开孔

锁舌参考 P177
备注： 如需其他锁头外观订制请参考页码 27-28
