P. 120

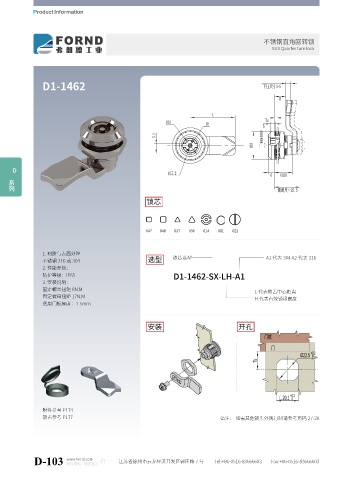

不锈钢直角回转锁
SUS Quarter turn lock
D1-1462 下压尺寸3-5 H
L
Ts
5
按压后左右打开
3.5
D 系列 6 GH18
锁闭尺寸25.5
锁芯
047 048 037 038 014 001 022 FORND INDUSTRY
1. 材质与表面处理
不锈钢 316 或 304 选型 锁芯选型 A1 代表 304 A2 代表 316
2. 性能参数：
防护等级：IP65
D1-1462-SX-LH-A1
3. 安装说明：
固定螺丝扭矩 8N.M
L 代表锁舌中心距离
固定螺母扭矩 17N.M
H 代表有效锁闭高度
适用门板厚度：1-5mm
安装 开孔
附件参考 P174
锁舌参考 P177 备注： 如需其他锁头外观订制请参考页码 27-28
