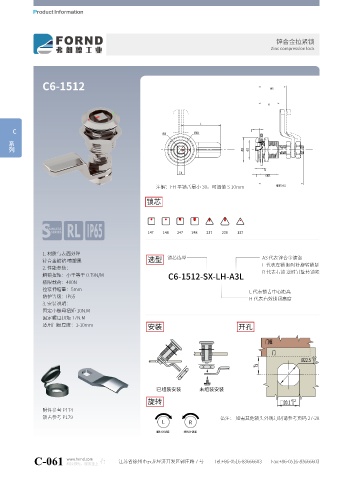

锌合金拉紧锁
Zinc compression lock

C6-1512 H H+5

L
C 系列 Ø16 Ø10.5 5

Ø28 Ø22

Ts
7.9
3 GH23
注解：FH 平锁舌最小 30，可调值 S 10mm

锁芯

147 148 247 248 237 238 137

1. 材质与表面处理
锌合金镀铬 喷塑黑 选型 锁芯选型 A3 代表锌合金镀铬
L 代表左锁 顺时针旋转锁紧
2. 性能参数：
R 代表右锁 逆时针旋转锁紧
解锁扭矩：小于等于 0.79N/M
C6-1512-SX-LH-A3L
极限载荷：400N
拉紧伸缩量：5mm
L 代表锁舌中心距离
防护等级：IP65
H 代表有效锁闭高度
3. 安装说明：
固定小螺母扭矩 10N.M
固定螺母扭矩 17N.M
适用门板厚度：1-10mm
安装 开孔

旋转
附件参考 P174
锁舌参考 P179 备注： 如需其他锁头外观订制请参考页码 27-28
L R
顺时针锁紧 逆时针锁紧
