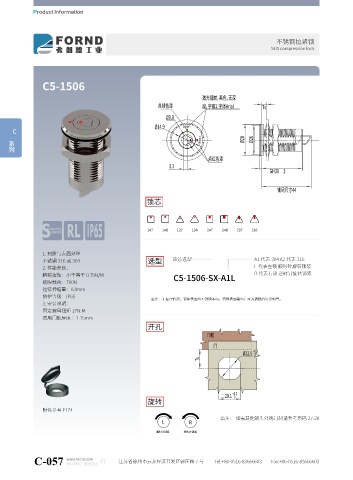

不锈钢拉紧锁
SUS compression lock

C5-1506

Ts
Ø9.8
Ø14.9 open
C 系列
Ø28 Ø26
close

3.3
GH36 2

锁芯

147 148 137 138 247 248 237 238

1. 材质与表面处理
不锈钢 316 或 304 选型 锁芯选型 A1 代表 304 A2 代表 316
L 代表左锁 顺时针旋转锁紧
2. 性能参数：
R 代表右锁 逆时针旋转锁紧
解锁扭矩：小于等于 0.79N/M
C5-1506-SX-A1L
极限载荷：700N
拉紧伸缩量：8.8mm
防护等级：IP65
备注：无备注情况，锁体表面为不锈钢本色，特殊表面需与厂家沟通新的订货料号。
3. 安装说明：
固定螺母扭矩 17N.M
适用门板厚度：1-15mm
开孔

旋转
附件参考 P174
备注： 如需其他锁头外观订制请参考页码 27-28
L R
顺时针锁紧 逆时针锁紧

C-057 科技领先、服务至上 江苏省徐州市云龙经济开发区郭庄路 7 号 Tel:+86-0516-83666603 Fax:+86-0516-83666603
