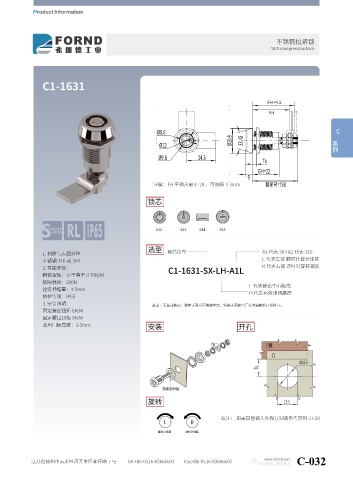

Page 49 - 徐州弗朗德工业技术有限公司

不锈钢拉紧锁
SUS compression lock

C1-1631

FH+4.5

FH

Ø8.6 C 系列
Ø20.8 33.4ã
Ø12

Ø9.8 24.5
Ts
GH=22
6
注解：FH 平锁舌最小 28 ，可调值 S 3mm

锁芯

612 613 614 615

选型
1. 材质与表面处理 锁芯选型 A1 代表 304 A2 代表 316
L 代表左锁 顺时针旋转锁紧
不锈钢 316 或 304
R 代表右锁 逆时针旋转锁紧
2. 性能参数：
C1-1631-SX-LH-A1L
解锁扭矩：小于等于 0.79N/M
极限载荷：200N
L 代表锁舌中心距离
拉紧伸缩量：4.5mm
H 代表有效锁闭高度
防护等级：IP65
3. 安装说明： 备注：无备注情况，锁体表面为不锈钢本色，特殊表面需与厂家沟通新的订货料号。
固定螺丝扭矩 6N.M
固定螺母扭矩 9N.M
适用门板厚度：1-3mm
安装 开孔

旋转

备注： 如需其他锁头外观订制请参考页码 27-28
L R
顺时针锁紧 逆时针锁紧
