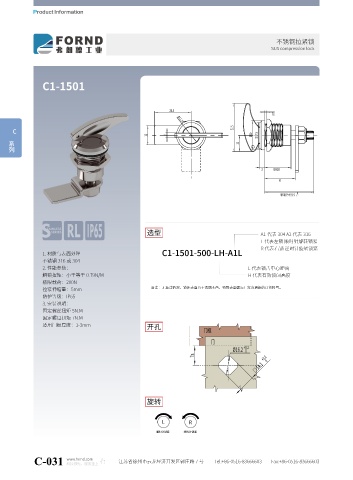

不锈钢拉紧锁
SUS compression lock

C1-1501

24.5
Ts
Ø11.5
32.5
C 系列 13 3 Ø20 Ø17.5

11

3 GH18 H

0
-0.2

选型 A1 代表 304 A2 代表 316
L 代表左锁 顺时针旋转锁紧
R 代表右锁 逆时针旋转锁紧
1. 材质与表面处理 C1-1501-500-LH-A1L
不锈钢 316 或 304
2. 性能参数： L 代表锁舌中心距离
解锁扭矩：小于等于 0.79N/M H 代表有效锁闭高度
极限载荷：200N
备注：无备注情况，锁体表面为不锈钢本色，特殊表面需与厂家沟通新的订货料号。
拉紧伸缩量：5mm
防护等级：IP65
3. 安装说明：
固定螺丝扭矩 5N.M
固定螺母扭矩 7N.M
适用门板厚度：1-3mm
开孔

旋转

L R

顺时针锁紧 逆时针锁紧
