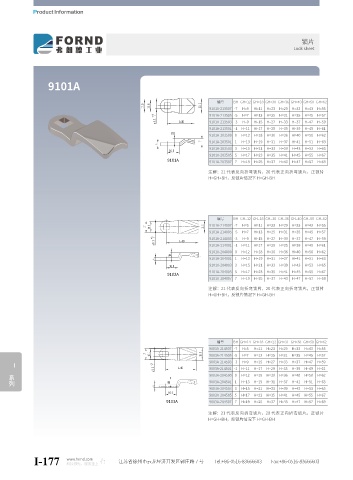

Page 194 - 徐州弗朗德工业技术有限公司

锁片
Lock sheet

9101A

编号 BH GH=12 GH=18 GH=30 GH=36 GH=40 GH=50 GH=62
17.5 15.6 19.5 9101A-213507 -7 H=5 H=11 H=23 H=29 H=33 H=43 H=55
+0.1 0 9101A-213505 -5 H=7 H=13 H=25 H=31 H=35 H=45 H=57
a8.1 L=35 9101A-213503 -3 H=9 H=15 H=27 H=33 H=37 H=47 H=59
9101A-213501 -1 H=11 H=17 H=29 H=35 H=39 H=49 H=61
BH
9101A-203500 0 H=12 H=18 H=30 H=36 H=40 H=50 H=62
7 9101A-203501 1 H=13 H=19 H=31 H=37 H=41 H=51 H=63
4
9101A-203503 3 H=15 H=21 H=33 H=39 H=43 H=53 H=65
16.5
9101A-203505 5 H=17 H=23 H=35 H=41 H=45 H=55 H=67
9101A
9101A-203507 7 H=19 H=25 H=37 H=43 H=47 H=57 H=69
注解：21 代表反向折弯锁片，20 代表正向折弯锁片。正锁片
H=GH+BH，反锁片情况下 H=GH-BH

编号 BH GH=12 GH=18 GH=30 GH=36 GH=40 GH=50 GH=62
17 15.1 19.5 9101A-214007 -7 H=5 H=11 H=23 H=29 H=33 H=43 H=55
9101A-214005 -5 H=7 H=13 H=25 H=31 H=35 H=45 H=57
a8.1 +0.1 0 L=40 9101A-214003 -3 H=11 H=15 H=27 H=33 H=37 H=47 H=59
H=9
H=35
H=29
H=49
H=61
H=39
9101A-214001 -1
H=17
9101A-204000 0 H=12 H=18 H=30 H=36 H=40 H=50 H=62
BH
4 9101A-204001 1 H=13 H=19 H=31 H=37 H=41 H=51 H=63
16.5 9101A-204003 3 H=15 H=21 H=33 H=39 H=43 H=53 H=65
9101A-204005 5 H=17 H=23 H=35 H=41 H=45 H=55 H=67
9102A
9101A-204007 7 H=19 H=25 H=37 H=43 H=47 H=57 H=69
注解：21 代表反向折弯锁片，20 代表正向折弯锁片。正锁片
H=GH+BH，反锁片情况下 H=GH-BH

编号 BH GH=14 GH=18 GH=22 GH=31 GH=38 GH=50 GH=62
9003A-214507 -7 H=5 H=11 H=23 H=29 H=33 H=43 H=55
17 15.1 19.5 9003A-214505 -5 H=7 H=13 H=25 H=31 H=35 H=45 H=57
9003A-214503 -3 H=9 H=15 H=27 H=33 H=37 H=47 H=59
I 系列 a8.1 +0.1 0 L=45 9003A-214501 -1 H=11 H=17 H=29 H=35 H=39 H=49 H=61
9003A-204500 0 H=12 H=18 H=30 H=36 H=40 H=50 H=62
BH 9003A-204501 1 H=13 H=19 H=31 H=37 H=41 H=51 H=63
4
9003A-204503 3 H=15 H=21 H=33 H=39 H=43 H=53 H=65
16.5
9003A-204505 5 H=17 H=23 H=35 H=41 H=45 H=55 H=67
9103A 9003A-204507 7 H=19 H=25 H=37 H=43 H=47 H=57 H=69
注解：21 代表反向折弯锁片，20 代表正向折弯锁片。正锁片
H=GH+BH，反锁片情况下 H=GH-BH
