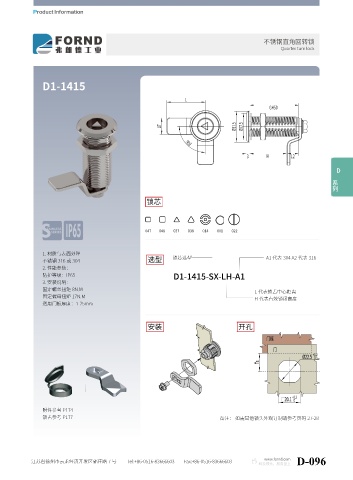

不锈钢直角回转锁
Quarter turn lock

D1-1415

L
GH50

Ø31.5 Ø27.5
17

90ã

3 H 12

D 系列

锁芯

047 048 037 038 014 001 022

1. 材质与表面处理
不锈钢 316 或 304 选型 锁芯选型 A1 代表 304 A2 代表 316
2. 性能参数：
防护等级：IP65
D1-1415-SX-LH-A1
3. 安装说明：
固定螺丝扭矩 8N.M
L 代表锁舌中心距离
固定螺母扭矩 17N.M
H 代表有效锁闭高度
适用门板厚度：1-25mm

安装 开孔

附件参考 P174
锁舌参考 P177 备注： 如需其他锁头外观订制请参考页码 27-28
