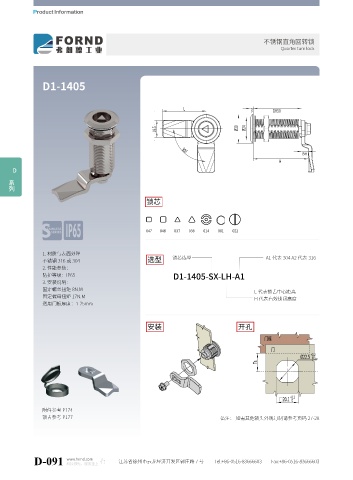

P. 108

不锈钢直角回转锁
                                                                                                Quarter turn lock






               D1-1405



                                                               L
                                                                                      3      GH50

                                                      19.5                       Ø30  Ø24



                                                              90ã
                                                                                                       BH
                                                                                                H
     D 系列




                                                  锁芯




                                                  047  048  037  038  014  001  022



               1. 材质与表面处理
               不锈钢 316 或 304                       选型      锁芯选型                            A1 代表 304 A2 代表 316
               2. 性能参数:
               防护等级:IP65
                                                           D1-1405-SX-LH-A1
               3. 安装说明:
               固定螺丝扭矩 8N.M
                                                                                       L 代表锁舌中心距离
               固定螺母扭矩 17N.M
                                                                                       H 代表有效锁闭高度
               适用门板厚度:1-25mm

                                                   安装                            开孔
















               附件参考 P174
               锁舌参考 P177                                                   备注: 如需其他锁头外观订制请参考页码 27-28
