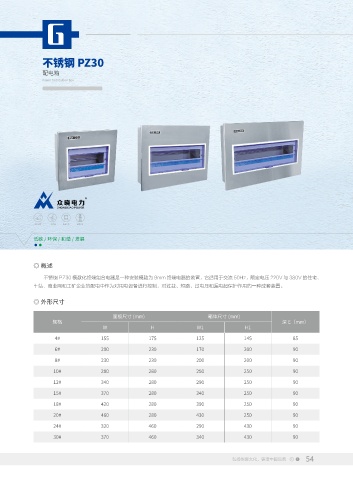

Page 109 - 山西众晓电力设备有限公司

G

不锈钢 PZ30
配电箱
Power Distribution Box

低碳/环保/和谐/发展 低碳/环保/和谐/发展

◎ 概述
不锈钢 PZ30 模数化终端组合电器是一种安装模数为 9mm 终端电器的装置，它适用于交流 50Hz，额定电压 220V 与 380V 的住宅、
车站、商业网和工矿企业的配电中作为对用电设备进行控制，对过载、短路、过电压和漏电超保护作用的一种成套装置。

◎ 外形尺寸

面板尺寸 (mm) 箱体尺寸 (mm)
规格 深 E（mm）
W H W1 H1
4# 155 175 125 145 85
6# 200 230 170 200 90

8# 230 230 200 200 90
10# 280 280 250 250 90
12# 340 280 290 250 90
15# 370 280 340 250 90

18# 420 280 390 250 90
20# 460 280 430 250 90
24# 320 460 290 430 90

30# 370 460 340 430 90

弘扬华夏文化，铸造中国品牌 < < 54
