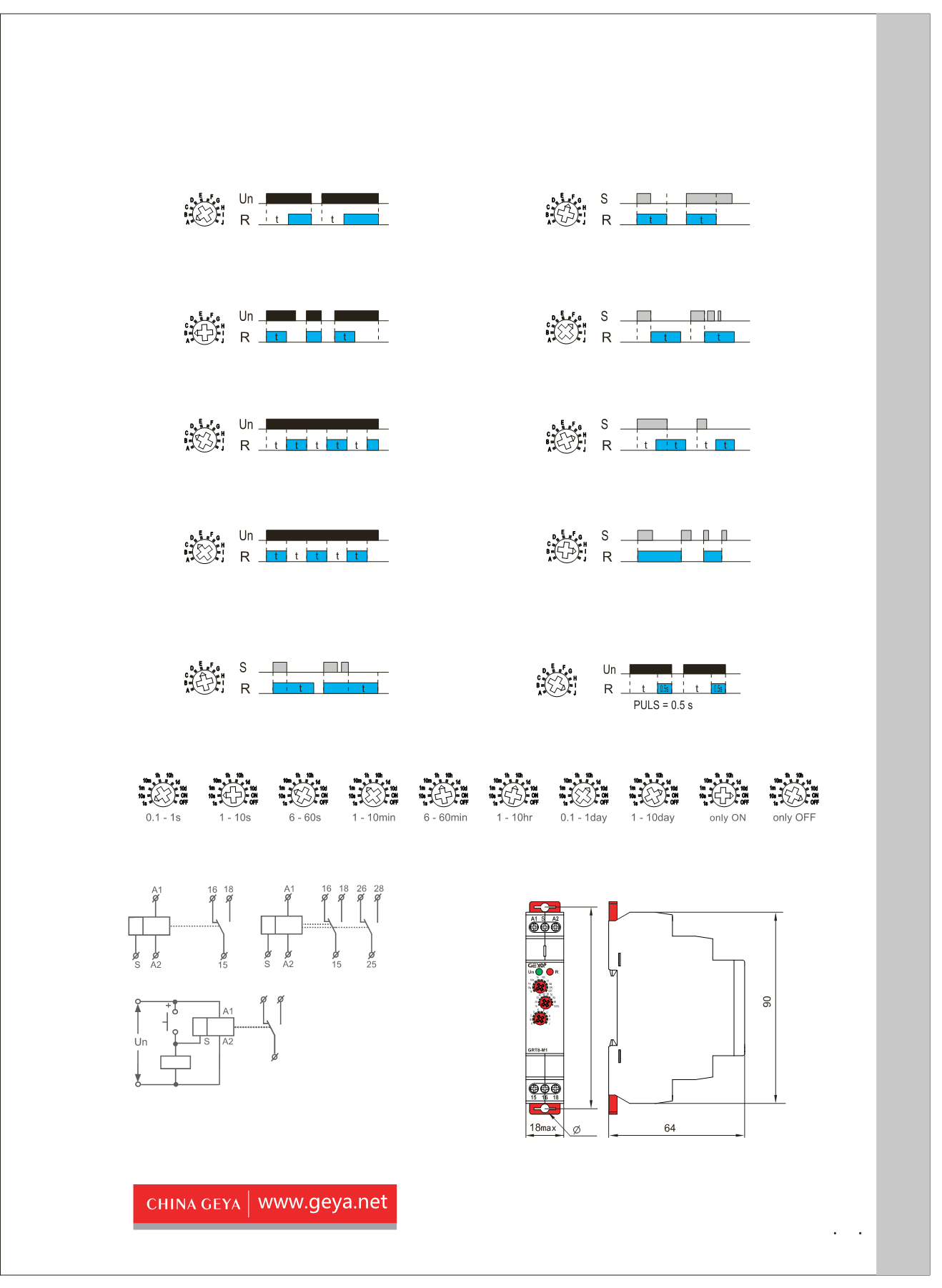

功能图
延时设定
接线图
外形与尺寸(mm)
A:通电延时
当继电器Un得电，继电器开始延时，延时t后输出触点闭合。继电器
Un断电后，输出触点断开，S控制信号在这个功能模式中无效。
B:延时断开
当继电器Un得电，继电器输出触点马上闭合,开始延时，延时t后输出
触点断开，如延时时间t未到继电器Un失电，则输出触点断开，S控制
信号在这个功能模式中无效。
C:循环延时(OFF开始)
当继电器Un得电，继电器开始延时，延时t后输出触点闭合，同时又
经过延时时间t后继电器输出触点断开，如此循环延时直到继电器Un
失电，S控制信号在这个功能模式中无效。
D:循环延时(ON开始)
当继电器Un得电，继电器闭合并开始延时，延时t后输出触点断开，同
时又经过延时时间t后继电器输出触点闭合，如此循环延时直到继电器
Un失电，S控制信号在这个功能模式中无效。
E:延时断开(S下降沿触发开始)
当继电器Un处于通电状态，当S控制端接通时，继电器闭合，S控制端
断开时继电器开始延时，延时t后输出触点断开，延时t过程中S控制端
重新接通,延时t清零重新延时。
如图,可在S-A2接入负载(如
接触器、指示灯、电磁继电
器等负载)。当S闭合时负载
也会通电。
F:延时断开(S下降沿触发开始)
当继电器Un处于通电状态，当S控制端接通时，继电器闭合，同时继电器
开始延时，延时t后输出触点断开，延时t过程中S控制端重新接通,延时t保
持不变继续延时。
G:S下降沿触发闭合,延时断开
当继电器Un处于通电状态，当S控制端断开时，继电器闭合，同时继电器
开始延时，延时t后输出触点断开，延时t过程中S控制端重新接通断开,延时
t保持不变继续延时。
H:接通断开延时
当继电器Un处于通电状态，当S控制端接通时，继电器开始延时，延时t后
输出触点闭合，当S控制端断开时，继电器开始延时，延时t后输出触点断开。
I:脉冲转换
当继电器Un处于通电状态，当S控制端接通时，继电器输出触点状态转换。
J:脉冲输出
当继电器Un得电后，继电器开始延时,延时时间t到后,继电器输出触点闭合0.5s
后断开。
