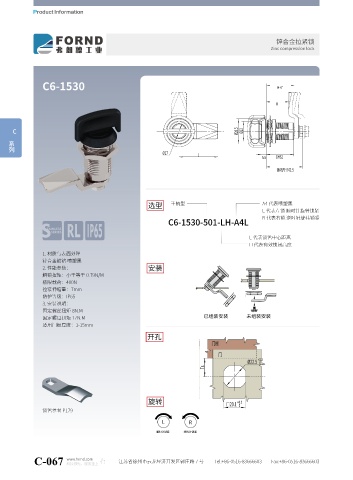

锌合金拉紧锁
Zinc compression lock

C6-1530 H+7

H

C 系列 Ø28.5 Ø23

Ø17
L
5.5 GH32

选型 手柄型 A4 代表喷塑黑
L 代表左锁 顺时针旋转锁紧
R 代表右锁 逆时针旋转锁紧
C6-1530-501-LH-A4L

L 代表锁舌中心距离
H 代表有效锁闭高度
1. 材质与表面处理
锌合金镀铬 喷塑黑
2. 性能参数： 安装
解锁扭矩：小于等于 0.79N/M
极限载荷：400N
拉紧伸缩量：7mm
防护等级：IP65
3. 安装说明：
固定螺丝扭矩 8N.M
固定螺母扭矩 17N.M
适用门板厚度：1-15mm
开孔

旋转
锁舌参考 P179
L R

顺时针锁紧 逆时针锁紧
