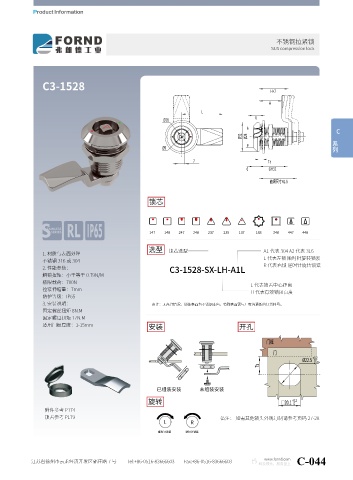

不锈钢拉紧锁
SUS compression lock

C3-1528
H+7

L H
6
Ø16
C 系列
Ø32 Ø24

Ø9

7 Ts
6 GH31

锁芯

147 148 247 248 237 238 137 188 348 447 448

选型 锁芯选型 A1 代表 304 A2 代表 316
1. 材质与表面处理
L 代表左锁 顺时针旋转锁紧
不锈钢 316 或 304
R 代表右锁 逆时针旋转锁紧
2. 性能参数：
C3-1528-SX-LH-A1L
解锁扭矩：小于等于 0.79N/M
极限载荷：700N
L 代表锁舌中心距离
拉紧伸缩量：7mm
H 代表有效锁闭高度
防护等级：IP65
3. 安装说明： 备注：无备注情况，锁体表面为不锈钢本色，特殊表面需与厂家沟通新的订货料号。
固定螺丝扭矩 8N.M
固定螺母扭矩 17N.M
适用门板厚度：1-15mm
安装 开孔

旋转
附件参考 P174
锁舌参考 P179 备注： 如需其他锁头外观订制请参考页码 27-28
L R
顺时针锁紧 逆时针锁紧

www.fornd.com C-044
江苏省徐州市云龙经济开发区郭庄路 7 号 Tel:+86-0516-83666603 Fax:+86-0516-83666603
科技领先、服务至上
