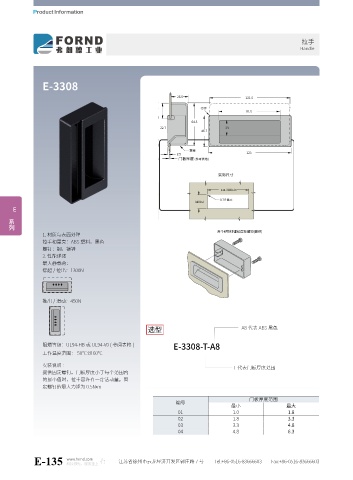

拉手
Handle

E-3308
25.5 121.5

91.5

64.3
22.7 23
46.7

123
2.5

114.30À0.25
0.7 R
38À0.2
E 系列

1. 材质与表面处理
拉手和罩壳：ABS 塑料，黑色 FORND INDUSTRY
螺钉：钢，镀锌
2. 性能详述
最大静载荷：
提起 / 拉出：1300N

推出 / 滑动：450N

选型 A8 代表 ABS 黑色

阻燃等级：UL94-HB 或 UL94-V0 ( 参阅表格 )
E-3308-T-A8
工作温度范围：-50℃到 60℃

安装说明 :
T 代表门板厚度范围
提供固定螺钉。门板厚度小于每个范围内
的最小值时，拉手容许有一定活动量。固
定螺钉的最大力矩为 0.5N•m

门板厚度范围
编号
最小 最大
01 1.0 1.8
02 1.8 3.3
03 3.3 4.8
04 4.8 6.3
