P. 141

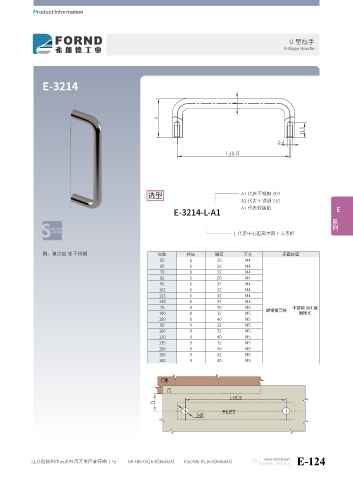

U 型拉手
U shape Handle
E-3214
D
A
13.5
2-d
L±0.15
选型 A1 代表不锈钢 304
A2 代表不锈钢 316
A7 代表铁镀铬 E
E-3214-L-A1 系列
L 代表中心距离参照下方表格
钢，镀亮铬 或 不锈钢 间距 杆径 脚高 开孔 表面处理
55 6 26 M4
60 6 26 M4
70 6 32 M4
82 6 26 M4
90 6 32 M4
102 6 32 M4
122 6 32 M4
138 6 32 M4
75 8 40 M5 不锈钢 304 镜
碳钢镀亮铬
100 8 32 M5 面抛光
150 8 40 M5
90 9 32 M5
100 9 32 M5
120 9 40 M5
135 9 32 M5
150 9 40 M5
155 9 32 M5
160 9 40 M5
L
